FactoryIO最简单的场景，From A to B

场景介绍

本场景是FactoryIO的入门场景，主要目的是让用户熟悉FactoryIO的基本操作和界面布局。场景中包含一个简单的传送带系统，将物品从点A传送到点B。

我用博图仿真软件简单是线下这个场景。

组态

FactoryIO设置

组态其实没啥好讲的，毕竟是虚拟的场景，主要是传送带的启停控制。

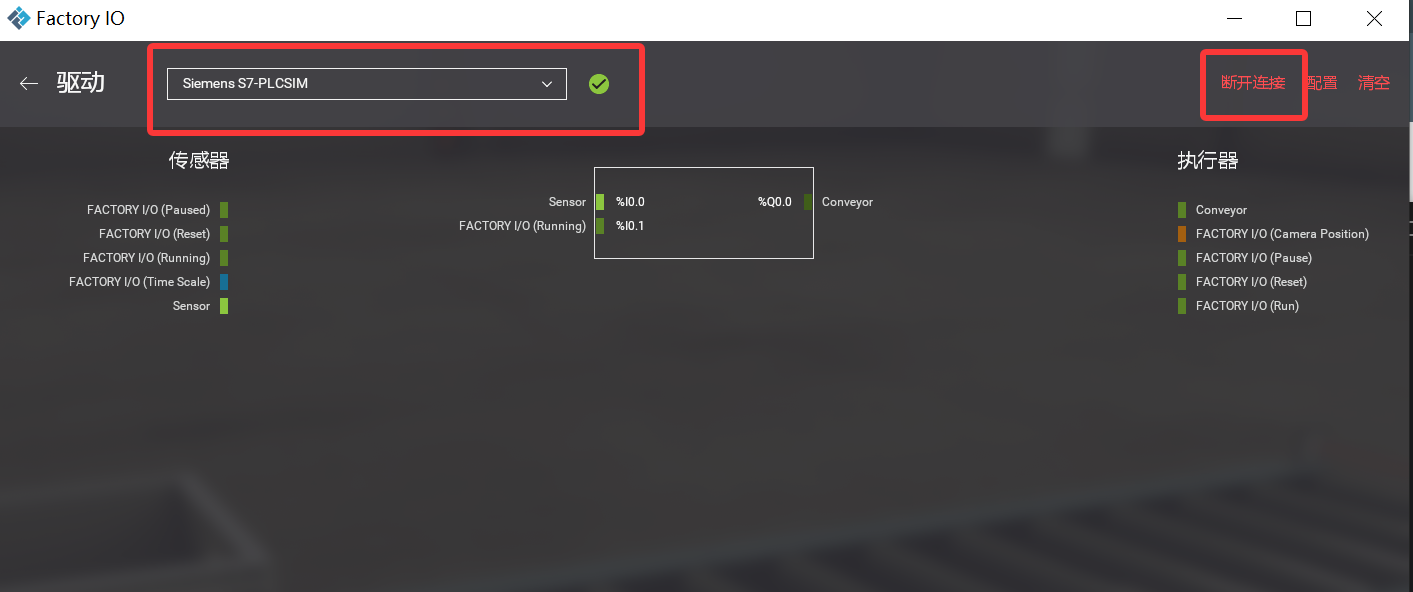

唯一的问题就是虚拟plc和FactoryIO的连接，FactoryIO直接支持Siemens 虚拟plc，直接在FactoryIO场景中选择“文件”->“驱动”在上方选择“Siemens S7-PLCSIM”，点击“连接”即可。当然plcsim需要打开不然肯定连接不上哈。

博图PLC设置

博图这边也很简单，主要是打开FactoryIO的模板，启动仿真软件，和FactoryIO通信上就好了。

便携程序

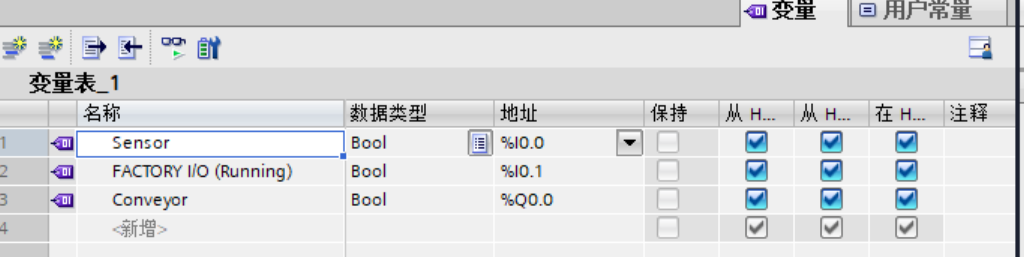

编程之前需要在变量表里面添加需要用到的IO，其实不加也行，影卫就三个IO点，直接用地址编程也行。
后面IO点多的话也可以在FactoryIO里面导出IO列表，然后导入到博图PLC的变量表里面。

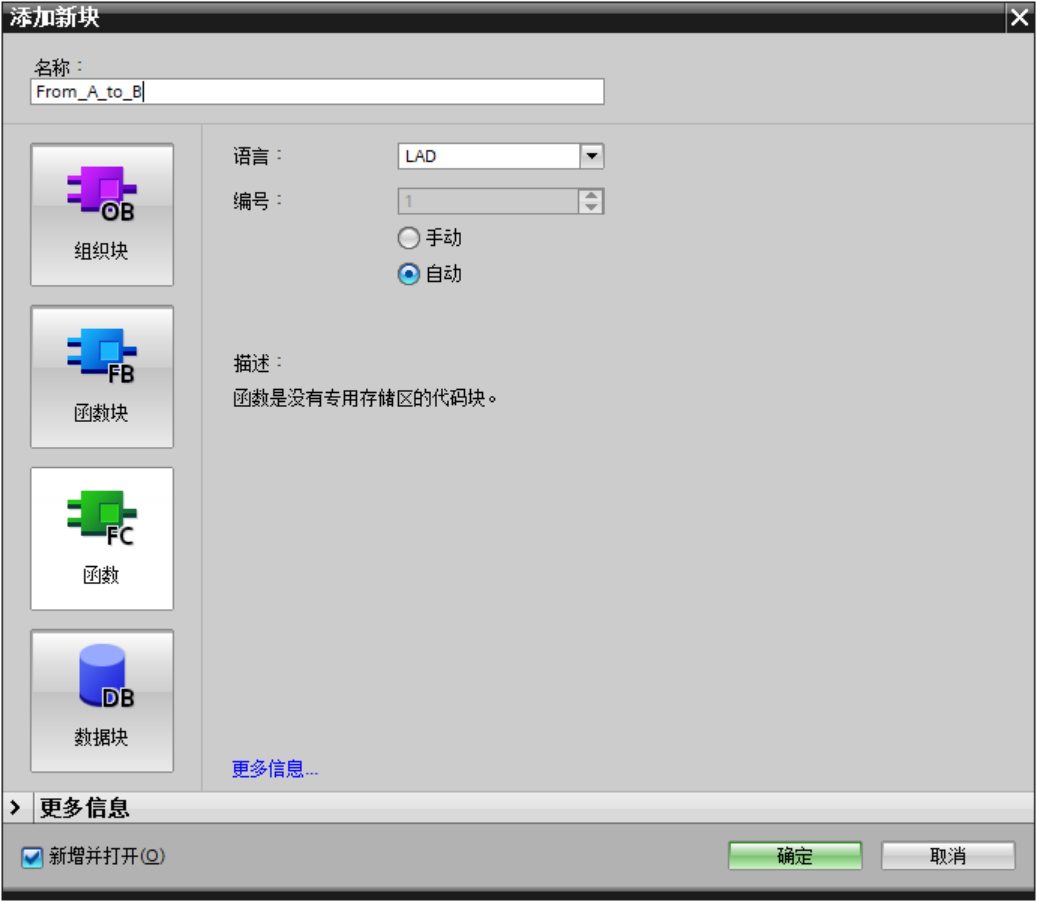

添加一个新块，命名为From_A_to_B，语言选择LAD。

然后打开新建的块，编写程序。

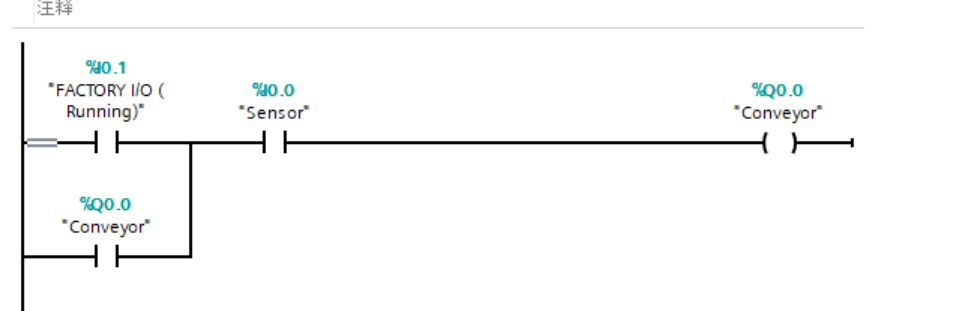

程序逻辑很简单，就是当启动按钮按下的时候，传送带启动，当传送带末尾的传感器检测到物品时，传送带停止。

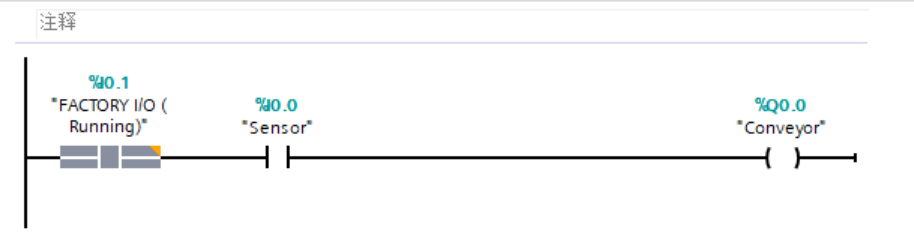

其实下面这样也行

最后在main中调用这个块就行了。

最后在将程序下载到plcsim中，然后在factoryio中点击启动就可以看到效果了。
